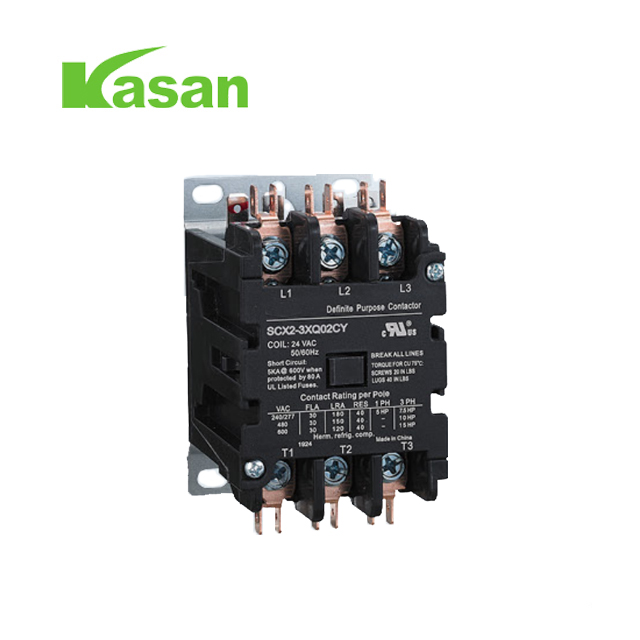

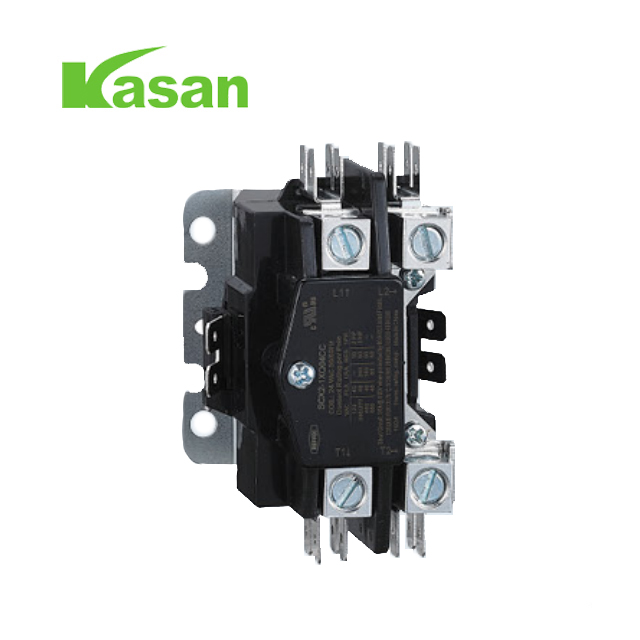

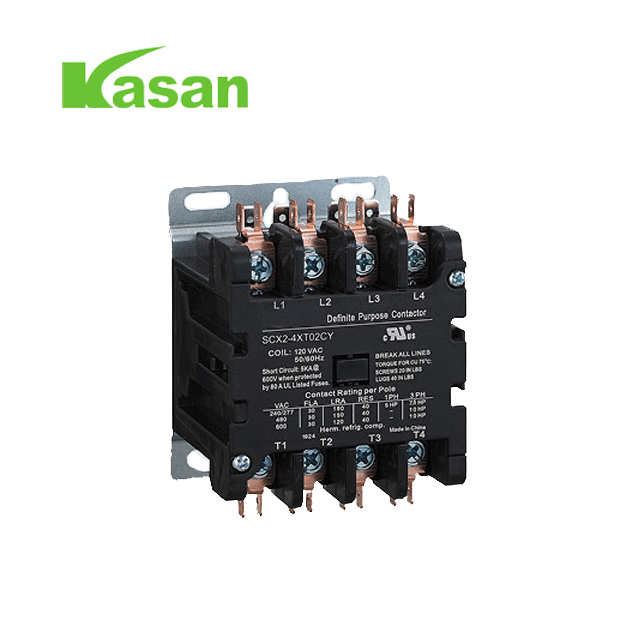

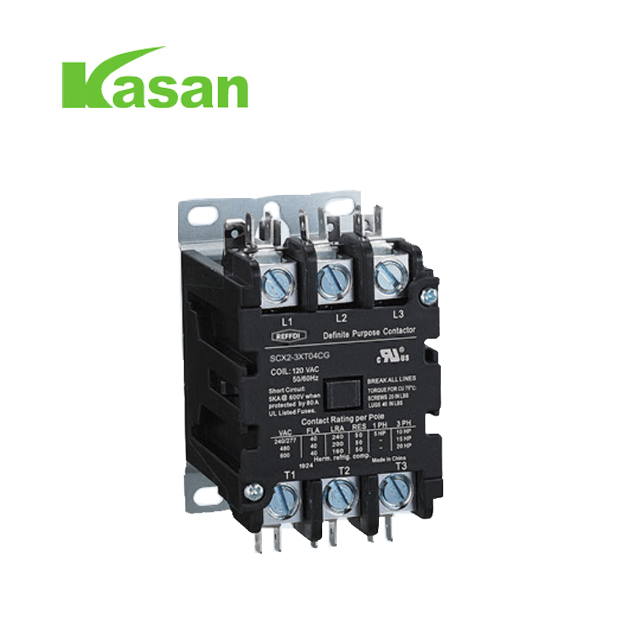

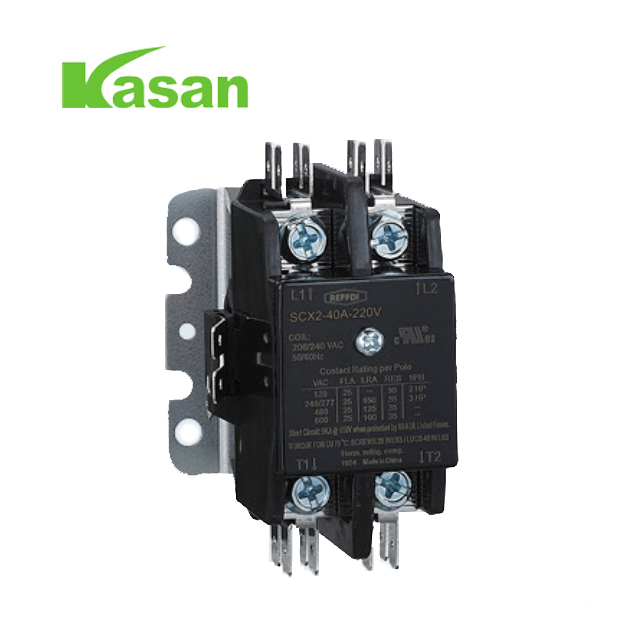

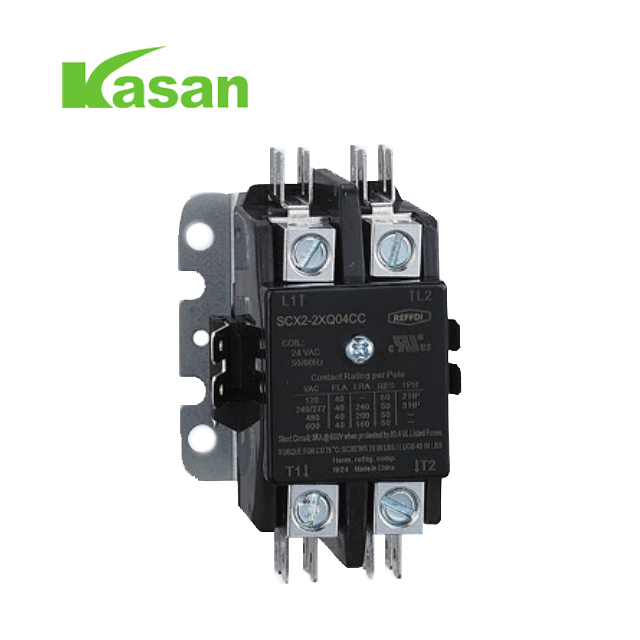

2-полюсный контактор Катушка 24 В Контактор определенного назначения Контактор переменного тока для кондиционирования воздуха

Область применения

Контакторы определенного назначения серии SCX2 подходят для коммерческого применения, включая кондиционеры, холодильное оборудование, резистивное отопление. освещение и многие другие установки, где необходим недорогой и высокопроизводительный контактор. Эти устройства обеспечивают гибкость и разработаны с учетом или даже превосходят

электрические и механические требования, определенные стандартом контакторов определенного назначения UL/CSA.

Номиналы электрических контактов: 20А-90А

номиналы электрической катушки: 24-60oV

Срок службы, варианты 100 000 и 250 000 циклов.

Опции: 1,2,3,4-полюсный, подходит для катушек на 24,120,240 и 480 В переменного тока, винт с широким диапазоном электрических номиналов,

соединения коробки или нажимной пластины. Монтажное основание NEMA.

Комплекты концевых выключателей NO/NC.

Терации 10-32 Cre 20, 25 и 30 Модели FLA

Коробчатые проушины — модели FLA 40, 50, 60,75 и 90

Диапазон температур: от - 40° F до + 150° F/- от 40° C до + 65° C.

Примечание:

1. Допуск на разъем проводов без указанных размеров должен соответствовать 0,2 мм. 2. Момент фиксации винта главной цепи для номинального тока 20–40FLA 182 полюса изделия: ВИНТЫ 22 IN-LBS/LUGS 40 IN-LBS Момент фиксации винта главной цепи для номинального тока 20–40FLA 384 полюса и продукты 50–60FLA: 50 IN-LBS винт главной цепи запирающий момент для изделий с номинальным током 75–90FLA: 50 дюймов-фунтов.

Момент затяжки винта вспомогательного модуля: 10 IN-LBSCМомент затяжки винта катушки для номинального тока 20-90FLA изделия: 10 IN-LBS3. Гнездовая клемма быстрого подключения должна соответствовать стандарту IEC60760 и обеспечивать надежное соединение между клеммой и вставкой, если используется вставная проводка.
